| Cantidad: | |
|---|---|

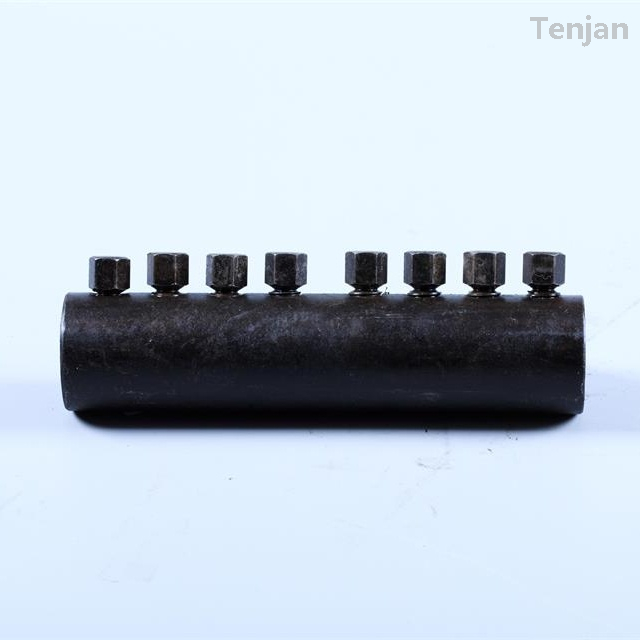

acoplador de barras de refuerzo atornillado
Tenjan
bolted rebar coupler
Especificaciones
Designación de barras | Diámetro exterior | Diámetro interno | Longitud (L) | Pared thiCKness | Peso | Torque promedio todos los pernos | Número de pernos |
Métrico（mm） | mm | mm | mm | mm | kg | Nuevo Méjico | |
10（#3） | 33 | 15 | 127 | 9 | 0.74 | 205 | 6 |
12 | 33 | 15 | 127 | 9 | 0.80 | 205 | 6 |
14(#4) | 37 | 19 | 159 | 9 | 1.07 | 205 | 6 |
16 (#5) | 37 | 19 | 159 | 9 | 1.07 | 205 | 6 |
18 | 44 | 24 | 191 | 10 | 1.67 | 205 | 8 |
20 (#6) | 44 | 24 | 191 | 10 | 1.67 | 205 | 8 |
22 (#7) | 48 | 28 | 273 | 10 | 2.80 | 340 | 10 |
25 (#8) | 54 | 30 | 311 | 12 | 4.04 | 475 | 10 |
28 | 60 | 34 | 311 | 13 | 5.39 | 475 | 10 |
30 (#9) | 60 | 34 | 311 | 13 | 5.39 | 475 | 10 |
32 (#10) | 65 | 38 | 396 | 13.5 | 7.42 | 680 | 10 |
34 | 72 | 43 | 396 | 14.5 | 9.77 | 750 | 10 |
36 (#11) | 72 | 43 | 430 | 14.5 | 10.61 | 750 | 12 |
38 | 80 | 47 | 430 | 16.5 | 13.33 | 790 | 12 |
40 | 80 | 47 | 430 | 16.5 | 13.33 | 790 | 12 |
Nota: Si el tamaño que desea está fuera de esta tabla, no dude en contactarnos para personalizar. Somos buenos para diseñar y personalizar de acuerdo con los requisitos de los clientes en función del diámetro mayor requerido, el tono de hilo, la resistencia a la tracción mínima y la resistencia de las barras de refuerzo.
Características
1.Palas de tensión llena, la barra se rompa bajo pruebas de tracción.
2. Operación fácil, instalación. Ni el hilo de la barra ni la ratación de la barra se necesitan.
3. Capacidad de rastreo completo del origen del material y el lote de producción.
4. Manufacturado bajo estricto Plan de Garantía de Calidad ISO 9001.
presentacion de producto
Solicitud
Nuestros productos se exportaron a Europa, América, Japón, Corea del Sur, Oriente Medio, el sudeste asiático y en un total de seis continentes en más de 20 países, y que los clientes han confiado constantemente.
 |  |  |
| Estación hidroeléctrica de Pakistán Kohala | Torre de la Federación Rusa | Puente de la bahía de Hangzhou |
 |  |  |
| Penang Segundo Puente, Malasia | Puente Zemun-Borca, Serbia | Indonesia Jatigede presa |
Nuestra ventaja
1. Somos uno de los escritores más importantes de los acopladores estándar JG/T163-2013 para el empalme mecánico de barras.
2. Somos la fábrica de tubos de acero que se especializan en la producción de acero de carbono y acero de aleación de alta calidad como materia prima de acoplador atornillado.
3.Design y fabricado de conformidad con ACI318, JGJ107, UBC 1997, BS8110, NF35-20-1, DIN1045, ISO 15835.
4. Somos buenos para diseñar y personalizar de acuerdo con los requisitos de los clientes en función del diámetro mayor requerido, el tono de hilo, la resistencia a la tracción mínima y la resistencia de las barras de refuerzo.
Pasos de instalación

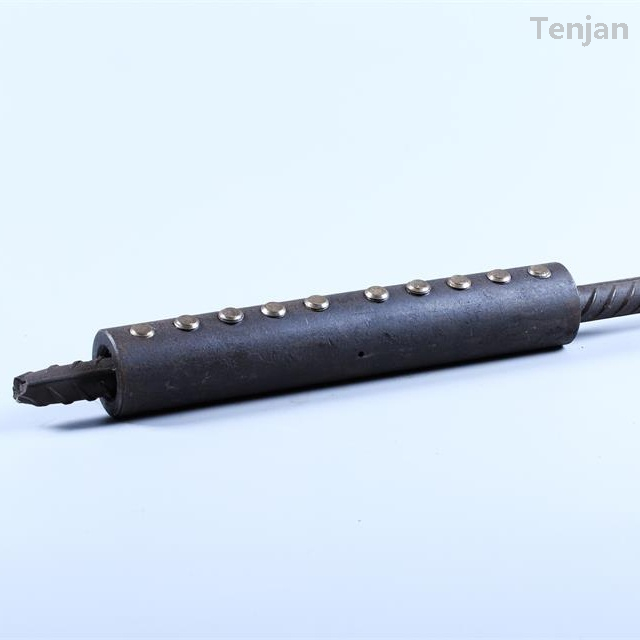

1. coloque el acoplador sobre el extremo de la barra de refuerzo y apriete los pernos de la cerradura en el acoplador.
2. coloque la otra barra termina en el acoplador. También apriete los pernos de la cerradura en el acoplador
3. Crita y haga cualquier ajuste. Por último, apriete por completo los pernos de bloqueo con una herramienta.
Inspeccion de calidad
 |  |  |
| Inspección de tamaño | Prueba de par | Ensayo de tracción |
 |  |  |
| Informe de prueba de tamaño | Informe de prueba de calidad de terceros | Informe de prueba de tracción |
embalaje
 |  |  |
| Limpieza contra la romisión | Tapa protectora | Bolsa de plastico |
 |  |  |
| Caja de cartón | Caja de madera | Envío por contenedor |
Especificaciones
Designación de barras | Diámetro exterior | Diámetro interno | Longitud (L) | Pared thiCKness | Peso | Torque promedio todos los pernos | Número de pernos |
Métrico（mm） | mm | mm | mm | mm | kg | Nuevo Méjico | |
10（#3） | 33 | 15 | 127 | 9 | 0.74 | 205 | 6 |
12 | 33 | 15 | 127 | 9 | 0.80 | 205 | 6 |
14(#4) | 37 | 19 | 159 | 9 | 1.07 | 205 | 6 |
16 (#5) | 37 | 19 | 159 | 9 | 1.07 | 205 | 6 |
18 | 44 | 24 | 191 | 10 | 1.67 | 205 | 8 |
20 (#6) | 44 | 24 | 191 | 10 | 1.67 | 205 | 8 |
22 (#7) | 48 | 28 | 273 | 10 | 2.80 | 340 | 10 |
25 (#8) | 54 | 30 | 311 | 12 | 4.04 | 475 | 10 |
28 | 60 | 34 | 311 | 13 | 5.39 | 475 | 10 |
30 (#9) | 60 | 34 | 311 | 13 | 5.39 | 475 | 10 |
32 (#10) | 65 | 38 | 396 | 13.5 | 7.42 | 680 | 10 |
34 | 72 | 43 | 396 | 14.5 | 9.77 | 750 | 10 |
36 (#11) | 72 | 43 | 430 | 14.5 | 10.61 | 750 | 12 |
38 | 80 | 47 | 430 | 16.5 | 13.33 | 790 | 12 |
40 | 80 | 47 | 430 | 16.5 | 13.33 | 790 | 12 |
Nota: Si el tamaño que desea está fuera de esta tabla, no dude en contactarnos para personalizar. Somos buenos para diseñar y personalizar de acuerdo con los requisitos de los clientes en función del diámetro mayor requerido, el tono de hilo, la resistencia a la tracción mínima y la resistencia de las barras de refuerzo.
Características
1.Palas de tensión llena, la barra se rompa bajo pruebas de tracción.
2. Operación fácil, instalación. Ni el hilo de la barra ni la ratación de la barra se necesitan.
3. Capacidad de rastreo completo del origen del material y el lote de producción.
4. Manufacturado bajo estricto Plan de Garantía de Calidad ISO 9001.
presentacion de producto
Solicitud
Nuestros productos se exportaron a Europa, América, Japón, Corea del Sur, Oriente Medio, el sudeste asiático y en un total de seis continentes en más de 20 países, y que los clientes han confiado constantemente.
 |  |  |
| Estación hidroeléctrica de Pakistán Kohala | Torre de la Federación Rusa | Puente de la bahía de Hangzhou |
 |  |  |
| Penang Segundo Puente, Malasia | Puente Zemun-Borca, Serbia | Indonesia Jatigede presa |
Nuestra ventaja
1. Somos uno de los escritores más importantes de los acopladores estándar JG/T163-2013 para el empalme mecánico de barras.
2. Somos la fábrica de tubos de acero que se especializan en la producción de acero de carbono y acero de aleación de alta calidad como materia prima de acoplador atornillado.
3.Design y fabricado de conformidad con ACI318, JGJ107, UBC 1997, BS8110, NF35-20-1, DIN1045, ISO 15835.
4. Somos buenos para diseñar y personalizar de acuerdo con los requisitos de los clientes en función del diámetro mayor requerido, el tono de hilo, la resistencia a la tracción mínima y la resistencia de las barras de refuerzo.
Pasos de instalación
1. coloque el acoplador sobre el extremo de la barra de refuerzo y apriete los pernos de la cerradura en el acoplador.
2. coloque la otra barra termina en el acoplador. También apriete los pernos de la cerradura en el acoplador
3. Crita y haga cualquier ajuste. Por último, apriete por completo los pernos de bloqueo con una herramienta.
Inspeccion de calidad
 |  |  |
| Inspección de tamaño | Prueba de par | Ensayo de tracción |
 |  |  |
| Informe de prueba de tamaño | Informe de prueba de calidad de terceros | Informe de prueba de tracción |
embalaje
 |  |  |
| Limpieza contra la romisión | Tapa protectora | Bolsa de plastico |
 |  |  |
| Caja de cartón | Caja de madera | Envío por contenedor |
