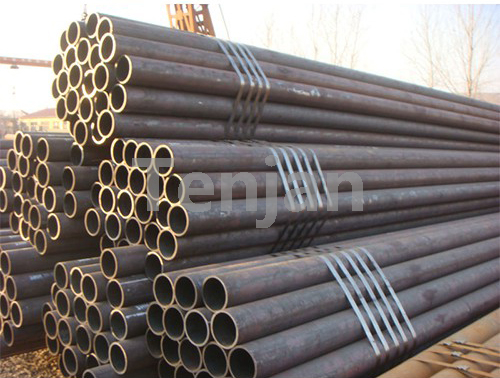

Tubo intercambiador de calor
Tenjan
Heat Exchanger Tube
ASTM A179/A179M, ASME SA179/SA179M es el estándar aplicable a los tubos de condensador e intercambiador de calor de acero con bajo contenido de carbono estirado en frío sin soldadura.
El tubo de acero al carbono sin costura estirado en frío ASTM A179 o ASME SA179 es aplicable a intercambiadores de calor tubulares, condensadores diferentes equipos de transferencia de calor similares con el espesor de pared mínimo.
Este tipo de tubo de acero sin costura estirado en frío se usa ampliamente en ingeniería química, tratamiento de carbono, refinación de petróleo, generación de energía eléctrica nuclear, aviación, etc.La tubería de acero al carbono sin costura STM A179 o ASME SA179 también se utiliza para fabricar paredes frías de agua de caldera, economizadores, recalentadores y cilindros de vapor.
C, % | Mn, % | PAG, % | S, % |
0,06-0,18 | 0,27-0,63 | 0,035 máx. | 0,035 máx. |
Resistencia a la tracción, MPa | Límite elástico, MPa | Elongación, % | Dureza, HRB |
325 minutos | 180 minutos | 35 minutos | 72 máx. |
| Tubos sin soldadura, acabados en frío | ||
| Diámetro exterior pulg.(mm) | Espesor de pared Tolerancia % | |
| Más (+) | Bajo (-) | |
| 1 ½ (38.1) y menos | 20 | 0 |
| Más de 1½ (38,1) | 22 | 0 |
| Tubos sin soldadura acabados en frío | ||
| Diámetro exterior pulg.(mm) | Variaciones permitidas en.(mm) | |
| Más (+) | Bajo (-) | |
| Menos de 1 (25,4) | 0,004 (0,1) | 0,004 (0,1) |
| 1 a 1 ½ (25,4 a 38,1), incluido | 0,006 (0,15) | 0,006 (0,15) |
| Más de 11⁄2 a 2 [38,1 a 50,8], excl. | 0,008 (0,2) | 0,008 (0,2) |
| 2 a 21⁄2 [50,8 a 63,5], Excl. | 0,010 (0,25) | 0,010 (0,25) |
| 21⁄2 a 3 [63,5 a 76,2], Excl. | 0,012 (0,3) | 0,012 (0,3) |
| Espesor de pared promedio | ||||||||||||
| diámetro | BWG (pulgadas) | 14 (.083) | 13 (.095) | 12 (.109) | 11 (.120) | 10 (.134) | 9 (.148) | 8 (.165) | 7 (.180) | 6 (.203) | 5 (.220) | |
| [mm] | [pulgada] | [mm] | 2,11 | 2,41 | 2,77 | 3,05 | 3,40 | 3,76 | 4,19 | 4,57 | 5,16 | 5,59 |
| 12,70 | 1/2 | libras/pie | 0.369 | 0.41 | 0.445 | 0.487 | 0.523 | 0.557 | ||||
| 0.5 | kg/m2 | 0,551 | 0,612 | 0,678 | 0,726 | 0,780 | 0,829 | |||||
| 15,88 | 5/8 | libras/pie | 0.48 | 0.537 | 0.6 | 0.647 | 0.703 | 0.754 | ||||
| 0.625 | kg/m2 | 0,716 | 0,801 | 0,897 | 0,965 | 1,046 | 1,124 | |||||
| 19,05 | 3/4 | libras/pie | 0.591 | 0.664 | 0.745 | 0.807 | 0.881 | 0.952 | ||||
| 0.75 | kg/m2 | 0,881 | 0,989 | 1,110 | 1,203 | 1,312 | 1,418 | |||||
| 22,23 | 7/8 | libras/pie | 0.702 | 0.791 | 0.891 | 0.967 | 1.06 | |||||
| 0.875 | kg/m2 | 1,045 | 1,177 | 1,326 | 1,439 | 1,577 | ||||||
| 25,40 | 1 | libras/pie | 0.812 | 0.918 | 1.037 | 1.128 | 1.239 | 1.346 | 1.471 | 1.575 | ||
| 1 | kg/m2 | 1,212 | 1,366 | 1,550 | 1,681 | 1,845 | 2,006 | 2,192 | 2,347 | |||
| 31,75 | 1 1/4 | libras/pie | 1.034 | 1.172 | 1.328 | 1.448 | 1.597 | 1.741 | 1.912 | 2.056 | 2.272 | 2.417 |
| 1.25 | kg/m2 | 1,542 | 1,744 | 1,980 | 2,159 | 2,377 | 2,595 | 2,848 | 3,063 | 3,383 | 3,606 | |
| 38,10 | 1 1/2 | libras/pie | 1.256 | 1.426 | 1.619 | 1.769 | 1.955 | 2.137 | 2.353 | 2.537 | 2.814 | 3.009 |
| 1.5 | kg/m2 | 1,870 | 2,121 | 2,413 | 2,636 | 2,909 | 3,184 | 3,504 | 3,779 | 4,191 | 4,481 | |
| 50,80 | 2 | libras/pie | 1.699 | 1.933 | 2.201 | 2.409 | 2.67 | 2.929 | 3.246 | 3.499 | 3.896 | 4.185 |
| 2 | kg/m2 | 2,533 | 2,876 | 3,281 | 3,591 | 3,974 | 4,362 | 4,816 | 5,210 | 5,807 | 6,232 | |
| 63,50 | 2 1/2 | libras/pie | 2.143 | 2.44 | 2.783 | 3.05 | 3.385 | 3.717 | 4.126 | 4.46 | 4.98 | 5.36 |
| 2.5 | kg/m2 | 3,194 | 3,631 | 4,148 | 4,547 | 5,039 | 5,539 | 6,128 | 6,641 | 7,424 | 7,983 | |
| 76,20 | 3 | libras/pie | 2.586 | 2.947 | 3.365 | 3.691 | 4.102 | 4.508 | 5.006 | 5.421 | 6.064 | 6.536 |
| 3 | kg/m2 | 3,855 | 4,385 | 5,016 | 5,502 | 6,104 | 6,717 | 7,440 | 8,072 | 9,040 | 9,734 | |
ASTM A179/A179M, ASME SA179/SA179M es el estándar aplicable a los tubos de condensador e intercambiador de calor de acero con bajo contenido de carbono estirado en frío sin soldadura.
El tubo de acero al carbono sin costura estirado en frío ASTM A179 o ASME SA179 es aplicable a intercambiadores de calor tubulares, condensadores diferentes equipos de transferencia de calor similares con el espesor de pared mínimo.
Este tipo de tubo de acero sin costura estirado en frío se usa ampliamente en ingeniería química, tratamiento de carbono, refinación de petróleo, generación de energía eléctrica nuclear, aviación, etc.La tubería de acero al carbono sin costura STM A179 o ASME SA179 también se utiliza para fabricar paredes frías de agua de caldera, economizadores, recalentadores y cilindros de vapor.
C, % | Mn, % | PAG, % | S, % |
0,06-0,18 | 0,27-0,63 | 0,035 máx. | 0,035 máx. |
Resistencia a la tracción, MPa | Límite elástico, MPa | Elongación, % | Dureza, HRB |
325 minutos | 180 minutos | 35 minutos | 72 máx. |
| Tubos sin soldadura, acabados en frío | ||
| Diámetro exterior pulg.(mm) | Espesor de pared Tolerancia % | |
| Más (+) | Bajo (-) | |
| 1 ½ (38.1) y menos | 20 | 0 |
| Más de 1½ (38,1) | 22 | 0 |
| Tubos sin soldadura acabados en frío | ||
| Diámetro exterior pulg.(mm) | Variaciones permitidas en.(mm) | |
| Más (+) | Bajo (-) | |
| Menos de 1 (25,4) | 0,004 (0,1) | 0,004 (0,1) |
| 1 a 1 ½ (25,4 a 38,1), incluido | 0,006 (0,15) | 0,006 (0,15) |
| Más de 11⁄2 a 2 [38,1 a 50,8], excl. | 0,008 (0,2) | 0,008 (0,2) |
| 2 a 21⁄2 [50,8 a 63,5], Excl. | 0,010 (0,25) | 0,010 (0,25) |
| 21⁄2 a 3 [63,5 a 76,2], Excl. | 0,012 (0,3) | 0,012 (0,3) |
| Espesor de pared promedio | ||||||||||||
| diámetro | BWG (pulgadas) | 14 (.083) | 13 (.095) | 12 (.109) | 11 (.120) | 10 (.134) | 9 (.148) | 8 (.165) | 7 (.180) | 6 (.203) | 5 (.220) | |
| [mm] | [pulgada] | [mm] | 2,11 | 2,41 | 2,77 | 3,05 | 3,40 | 3,76 | 4,19 | 4,57 | 5,16 | 5,59 |
| 12,70 | 1/2 | libras/pie | 0.369 | 0.41 | 0.445 | 0.487 | 0.523 | 0.557 | ||||
| 0.5 | kg/m2 | 0,551 | 0,612 | 0,678 | 0,726 | 0,780 | 0,829 | |||||
| 15,88 | 5/8 | libras/pie | 0.48 | 0.537 | 0.6 | 0.647 | 0.703 | 0.754 | ||||
| 0.625 | kg/m2 | 0,716 | 0,801 | 0,897 | 0,965 | 1,046 | 1,124 | |||||
| 19,05 | 3/4 | libras/pie | 0.591 | 0.664 | 0.745 | 0.807 | 0.881 | 0.952 | ||||
| 0.75 | kg/m2 | 0,881 | 0,989 | 1,110 | 1,203 | 1,312 | 1,418 | |||||
| 22,23 | 7/8 | libras/pie | 0.702 | 0.791 | 0.891 | 0.967 | 1.06 | |||||
| 0.875 | kg/m2 | 1,045 | 1,177 | 1,326 | 1,439 | 1,577 | ||||||
| 25,40 | 1 | libras/pie | 0.812 | 0.918 | 1.037 | 1.128 | 1.239 | 1.346 | 1.471 | 1.575 | ||
| 1 | kg/m2 | 1,212 | 1,366 | 1,550 | 1,681 | 1,845 | 2,006 | 2,192 | 2,347 | |||
| 31,75 | 1 1/4 | libras/pie | 1.034 | 1.172 | 1.328 | 1.448 | 1.597 | 1.741 | 1.912 | 2.056 | 2.272 | 2.417 |
| 1.25 | kg/m2 | 1,542 | 1,744 | 1,980 | 2,159 | 2,377 | 2,595 | 2,848 | 3,063 | 3,383 | 3,606 | |
| 38,10 | 1 1/2 | libras/pie | 1.256 | 1.426 | 1.619 | 1.769 | 1.955 | 2.137 | 2.353 | 2.537 | 2.814 | 3.009 |
| 1.5 | kg/m2 | 1,870 | 2,121 | 2,413 | 2,636 | 2,909 | 3,184 | 3,504 | 3,779 | 4,191 | 4,481 | |
| 50,80 | 2 | libras/pie | 1.699 | 1.933 | 2.201 | 2.409 | 2.67 | 2.929 | 3.246 | 3.499 | 3.896 | 4.185 |
| 2 | kg/m2 | 2,533 | 2,876 | 3,281 | 3,591 | 3,974 | 4,362 | 4,816 | 5,210 | 5,807 | 6,232 | |
| 63,50 | 2 1/2 | libras/pie | 2.143 | 2.44 | 2.783 | 3.05 | 3.385 | 3.717 | 4.126 | 4.46 | 4.98 | 5.36 |
| 2.5 | kg/m2 | 3,194 | 3,631 | 4,148 | 4,547 | 5,039 | 5,539 | 6,128 | 6,641 | 7,424 | 7,983 | |
| 76,20 | 3 | libras/pie | 2.586 | 2.947 | 3.365 | 3.691 | 4.102 | 4.508 | 5.006 | 5.421 | 6.064 | 6.536 |
| 3 | kg/m2 | 3,855 | 4,385 | 5,016 | 5,502 | 6,104 | 6,717 | 7,440 | 8,072 | 9,040 | 9,734 | |
